素地の石英とクリストバライトについて

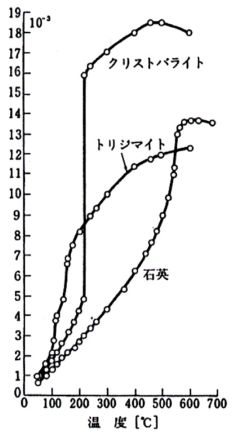

1.素地の石英とクリストバライトの熱膨張 　焼成した素地中には、石英やクリストバライトが存在しており、α(低温型)-β(高温型)転移により素地の熱膨張特性に大きな影響を与える。石英もクリストバライトもSiO2て゜ある。 ・石英のα(低温型)-β(高温型)転移------------573℃ ・クリストバライトのα(低温型)-β(高温型)転移----230℃付近 **焼成において注意すべきこと** ・石英の多い素地は、昇温過程の５７３℃付近で、素地が｢あぶり割れ｣を起こしやすいことから、この温度付近をゆっくりと昇温させる。 ・石英の多い素地は、冷却過程の５７３℃、クリストラバライトが多く存在するときは、220℃付近で｢さめ割れ｣を起こしやすいので、ゆっくり冷却させる。

2.クリストバライトの生成と消滅
　クリストバライトは、石英の加熱により生成するもの、カオリナイトなどの熱分解により生成するものがある。
�@石英の加熱により生成するクリストバライト
●生成を助長する条件
　　・石英が細かい場合
　　・Fe₂O₃(酸化第二鉄)、　TiO₂(酸化チタン)などの触媒物質が存在する場合
　　・鉄の多い素地を還元焼成した場合
●生成を抑制する条件
　　・粗い石英を使う
　　・Fe₂O₃(酸化第二鉄)、　TiO₂(酸化チタン)などの少ない素地にする
　　・長石を多く添加し、生成したクリストバライトを消滅させる
�Aカオリナイトの熱分解により生成するクリストバライトについて
　堆積鉱床、風化鉱床に比べ熱水鉱床のカオリナイトは、クリストバライトになりやすいとの結果もあるが、
未だ解明されていない部分が多い。
